1、系统整体设计

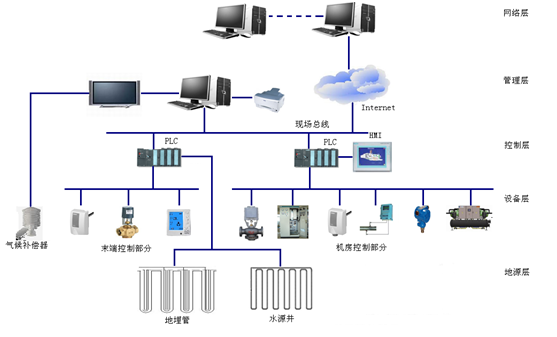

控制系统采用工控机+可编程控制器(PLC)+现场总线组成。
系统以上位机为核心,通过总线是上位机与PLC连接起来,PLC从现场传感器采集数据,在通过现场总线将数据传输到上位机中,并将其显示出来,完成数据采集。另一方面,上位机发出的控制信息通过现场总线传至PLC,PLC根据上位机的控制信号进行调节,并将信号传至现场执行器,实现对现场设备的驱动。
2、空调系统的控制
空调系统的自动控制包括两个方面,水系统控制和风系统的控制。而水系统由分为连续调节和通段调节两种。

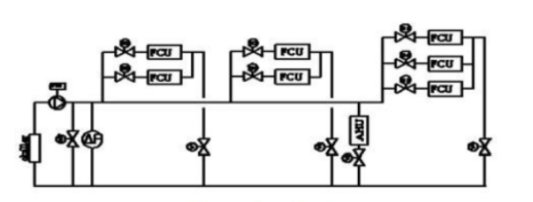

水系统:
空调水系统分为五个控制回路。
回路一为压差控制回路,即通过设定供回水之间的压差与当前压差的偏差,调节泵的转速,以维持供回水之间的压差值。
回路二为空调机组的回风温度控制回路,即通过比较组合式空调机组回风温度与其设定值的偏差,调节冷冻水侧两通连续调节阀阀位,改变通过表冷器的冷冻水量,以维持回风温度为设定值。
回路三为风机盘管对应用户的室温控制回路,即根据温室检测值与其设定值的偏差,控制电动两通阀的开启,以维持室温为设定值。
回路四为冷冻回水温度控制回路,即通过比较回水温度与设定回水温度的偏差调节电动连续调节阀的开度,以维持回水温度在一定的范围内。
回路五为冷源侧与负荷侧间旁通流量控制回路,即通过调节电动旁通阀的阀位,以保证冷源侧流量高于冷水机组低限流量。
风系统:

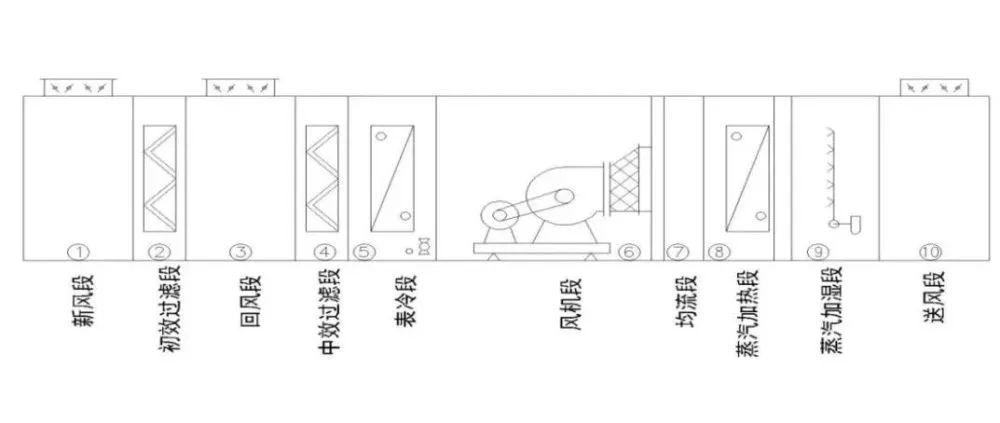

对于风系统来说主要控制对象是组合式空调机组。空调风系统的控制回路有四个。
回路一为风机压差控制回路,风机两端压差与设定压差之间的偏差调节风机的频率,改变送人房间的风量。
回路二为温度控制回路,通过送风温度测量与设定值的偏差调节表冷器阀门的开度和加热器的启停,维持送风温度在一定的范围内。
回路三为送风湿度控制回路,通过送风湿度的测量与设定值的偏差调节加湿器阀门的开度使送风的湿度维持在一定的范围内。
回路四为新风控制回路,通过对回风二氧化碳浓度测量与设定值的对比调节新风阀的开度,保持送风的空气的洁净度。
3、控制系统的功能和特点
实时监测与调节
通过在不同位置安装温度、湿度、CO2等传感器,系统可以实时监测建筑内各个区域的环境条件,并根据需要自动调整空调设备的运行模式、风量调节、温度设定等,以确保舒适的室内环境。
智能调度与协同控制
中央空调智能控制系统可以根据建筑物不同区域的负荷需求和人员活动情况,进行智能调度和协同控制。比如,对于高负荷区域提供更强的制冷或制热效果,对于低负荷区域降低空调设备的运行强度,以提高能源利用效率。
节能优化与报警处理

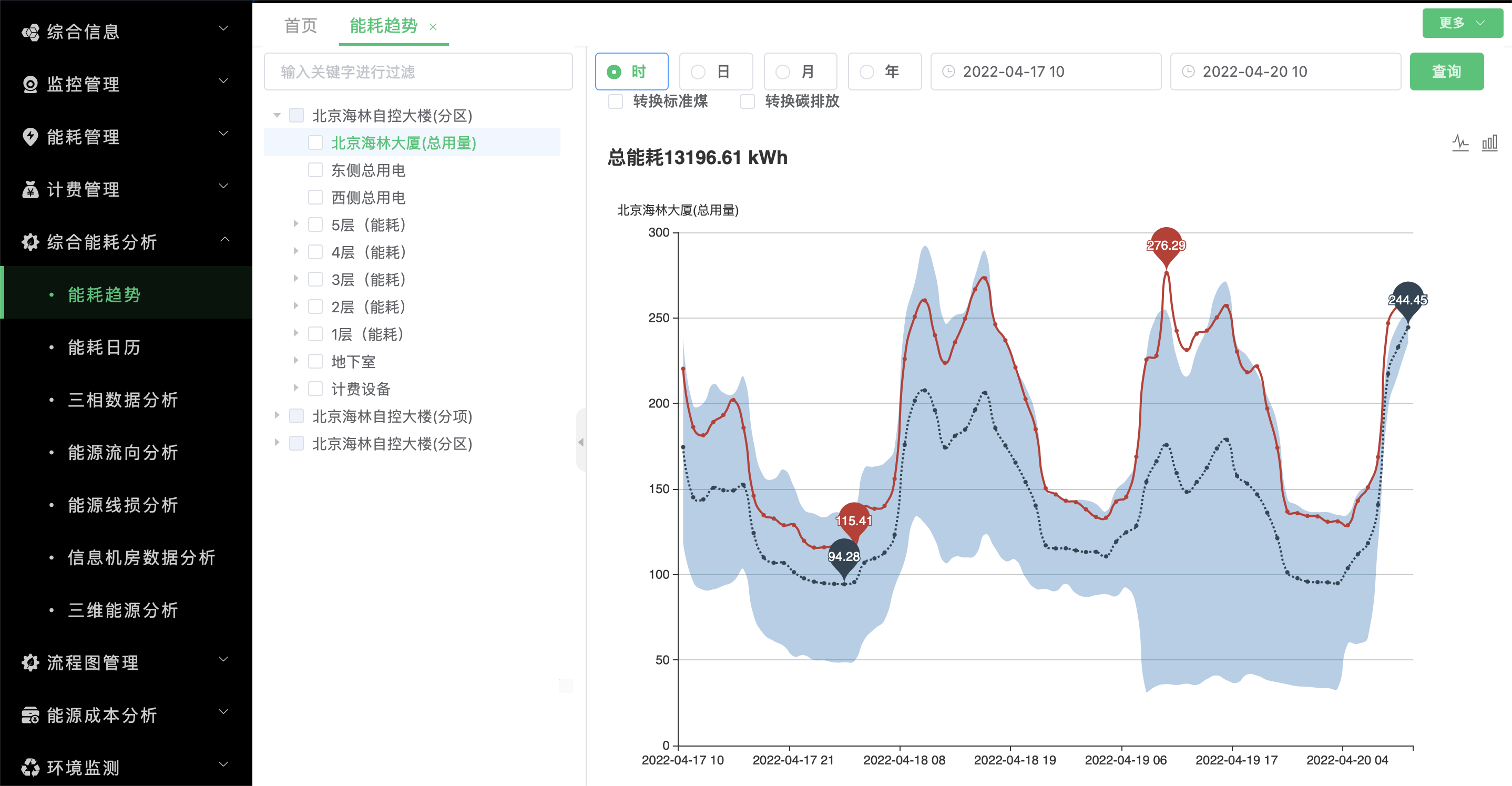

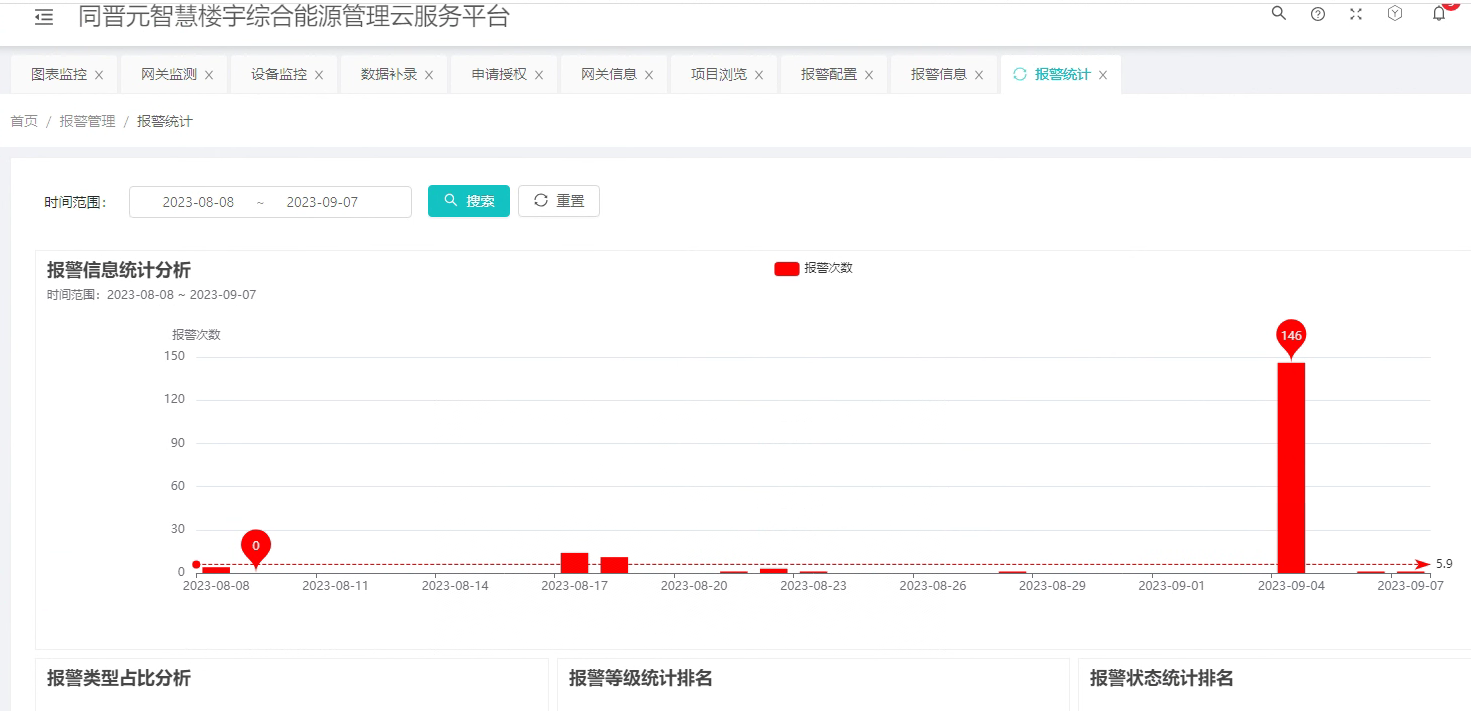

系统通过分析历史数据和建模,可以进行能耗分析,预测能耗趋势,并提供节能优化方案。同时,系统还能发出警报和提醒,及时响应异常情况,如温度过高、压力异常等,以保证系统的正常运行并避免潜在风险。

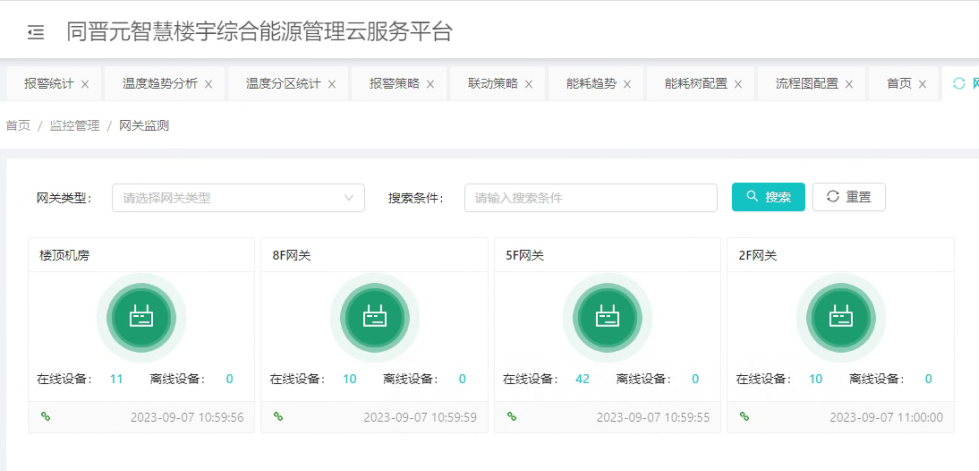

远程监控与管理

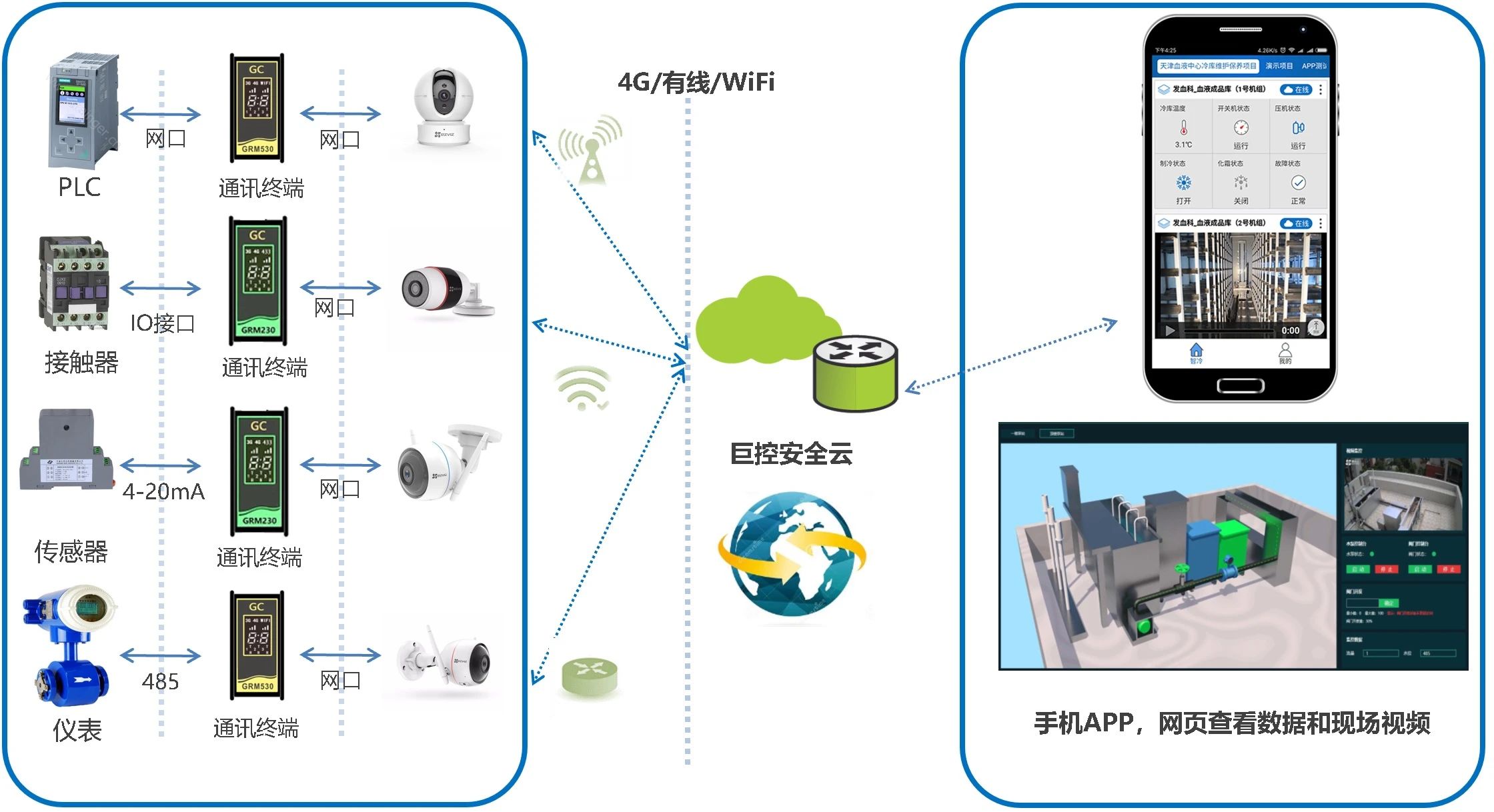

中央空调智能控制系统通常支持远程监控和管理功能,用户可以通过手机、平板电脑等终端设备随时随地获取建筑物各个区域的温湿度信息,设定控制参数,并实时监测系统的运行状态和报警信息,以便及时做出相应的调整和处理。
总体来说,中央空调智能控制系统通过数据采集、算法分析和自动调节等手段,帮助提高建筑物的能源利用效率、室内舒适性和操作便捷性,从而为用户带来更好的使用体验,减少能源消耗和环境影响。
