水蓄冷是利用水的显热来实现冷量储存,利用夜间谷电时段,用常规电动冷水机组制备冷水,再将冷水储存在水罐(槽)内;在白天空调负荷较高的时候,自动控制系统计算出制冷主机和蓄冷槽供冷最优组合方式,尽量在白天峰电时段内由蓄冷槽供冷,不开或者少开制冷主机。
这样不仅能够利用削峰填谷以降低空调系统的运行费用,还能够平衡电网负荷。
01

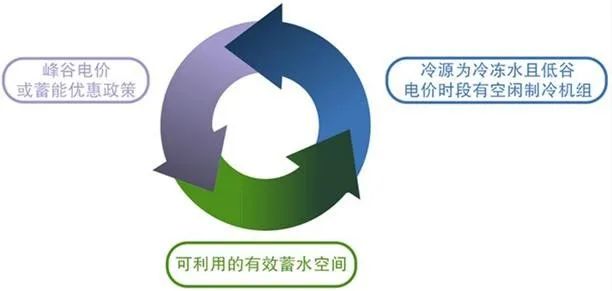

实施水蓄冷的基本条件
02
水蓄冷系统的优缺点
/ 优点/
advantage
系统简单,一次性投资较低;只比常规空调系统多5%-10%,比冰蓄冷系统初投资低;
常用蓄冷水温度为4℃,可以使用常规冷水机组直接制取冷水,制冷效率高;
蓄冷水槽可利用消防水池来进行蓄冷,从而达到节省初投资的目的;
可适用于常规空调系统的扩容和改造,在不增加制冷机组而增加原有系统的供冷能力。
水蓄冷槽结构简单,造价低廉,还可以用来冬季蓄热,提高水蓄冷系统的经济性。
/ 缺点/
disadvantage
蓄冷槽里的冷水与热水混合,有一定的冷量损失;
蓄冷槽体积较大,占地面积大,且其表面积大,冷损失也较大;
蓄冷槽一般为开式系统,因此水质容易受到污染,腐蚀管路。
03
蓄冷水槽的介绍
/蓄冷水槽的形式和特点/
根据一年中蓄冷水槽使用温度的不同,一般可分为以下五种形式:
冷水槽
适用于仅需供冷的建筑。
在利用二层的夹层蓄冷时,仅在蓄冷水槽的上层部分设计防结露。
热水槽
适用于供热负荷和供热水负荷比较大;存在放热、用热的建筑。
蓄热水槽周围都需要绝热保温。
冷热水槽
适用于夏季需用冷量,冬季需要热量的建筑物;全年冷、热负荷基本相同的建筑物。
为了减少冷热水更换时的热损失,设计时需要考虑蓄冷水槽的闲置期限。蓄冷水槽周围全部要保温。
冷热水槽+冷水槽
适用于夏季和冬季都有冷负荷的建筑物;夏季基本上没有加热负荷的建筑物。
作为可以蓄冷水或热水使用的蓄冷水槽,槽周围需要严格保温。
冷水槽+热水槽
适用于全年中均需要冷负荷、热负荷以及生活热水的建筑,全年中供冷负荷比供热负荷高很多的建筑物。
由于在低温下热应力的降低,冷水槽和热水槽在地下梁等狭小处不能直接连接。
/ 蓄冷水槽的类型/
水蓄冷系统中水槽结构和配置时,通常由以下几种方案可供选择:

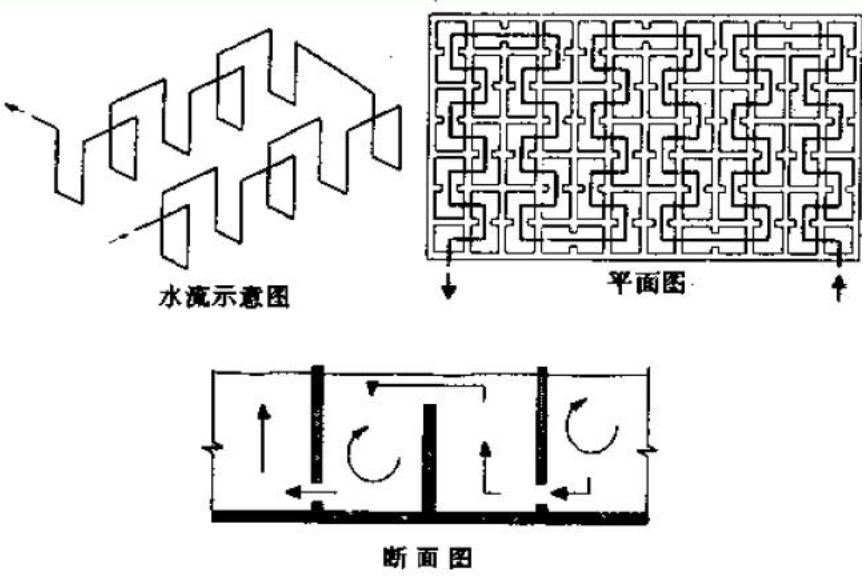

迷宫型
通常用于利用建筑物筏基内的局促空间进行蓄冷的工程。
土建构造过于复杂,应用极少。
单槽、多槽型
通常应用于储能装置的高度受到限制的场合。
单槽空置式储罐的控制复杂、可靠性较低,需要设置钢砼或者钢制隔板。
多槽串联式储槽需要设置若干组双重钢砼或者钢制隔板。

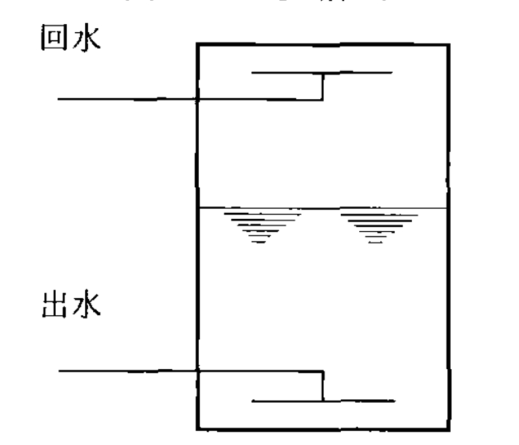

自然分层型
利用温度不同的水的密度不同形成重力自然分层,冷热混合形成的斜温层成为冷水区和热水区的分隔层。
蓄能空调的应用的主要考虑因素是空调负荷特点、峰谷电差价、空调末端形式以及冷冻机房面积等因素,适用于大多数建筑类型,包括写字楼、酒店、饭店、商超、机场、体育馆、医院等,另外也可以适用于很多工业生产的工艺过程,包括食品加工业、精密电子仪器业等。
